05、接觸，故障，罷工和下降

       地圖上的線條概述了各種巖石單元或地層。地質學家更喜歡說這些線表示不同巖石單元之間的接觸。除非確定該接觸為故障，否則接觸以細線顯示，該中斷非常明顯，以至于顯然有東西移到那里。

巖石方向符號

上圖為不斷研究新淘礦設備兒童淘礦加盟在網絡摘錄，如有不妥請聯系我們

       旁邊帶有數字的短線是跳水符號。這些為我們提供了巖石層的第三維–它們延伸到地面的方向。地質學家使用指南針和運輸工具測量可以找到合適露頭的巖石的方向。在沉積巖中，它們尋找層理平面，即沉積物層。在其他巖石中，可能會清除層理跡象，因此改為測量葉面或礦物層的方向。

       在任何一種情況下，方向都記錄為觸擊和下探。巖石的層理或葉面走向是一條水平線橫過其表面的方向，即您在不上坡或下坡的情況下行走的方向。該 傾角是在床上或葉狀結構如何陡峭的山坡下坡。如果您描繪了一條沿著山坡直線行駛的街道，則道路上繪制的中心線是傾斜方向，而繪制的人行橫道是走向。您只需用這兩個數字來描述巖石的方向。在地圖上，每個符號通常代表許多測量值的平均值。

       這些符號可能還會顯示帶有額外箭頭的劃線方向。線條可能是一組褶皺，光滑面，伸展的礦物顆粒或類似特征。如果您想象在那條街道上放隨機的報紙，那上面的印刷就是線條，箭頭表明了閱讀的方向。該數字表示在那個方向上的下降或俯角。地質地圖符號的完整文檔由聯邦地理數據委員會規定。

       06、地質年齡和地層符號

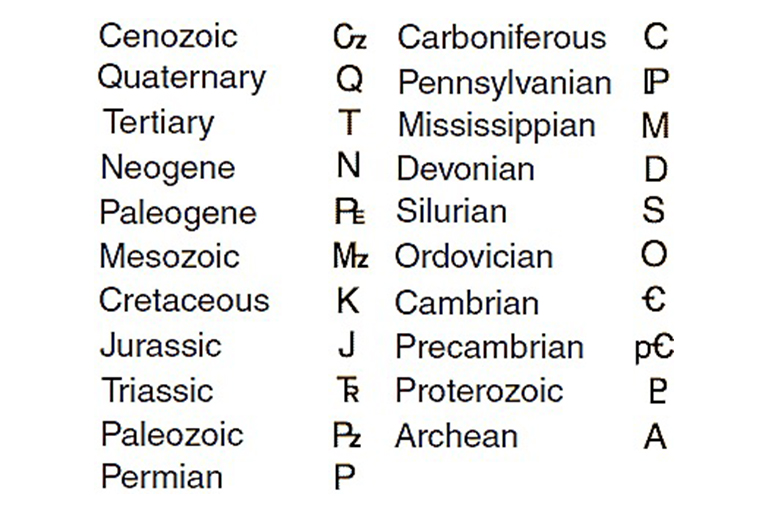

地質圖上的年齡符號

上圖為不斷研究新淘礦設備兒童淘礦加盟在網絡摘錄，如有不妥請聯系我們

       字母符號表示區域中巖石單元的名稱和年齡。如上所示，個字母表示地質年代。其他字母表示地層名稱或巖石類型。羅德島的地質圖是如何使用符號的一個很好的例子。

       一些年齡標志是不尋常的。例如，很多年齡術語都以P開頭，因此需要特殊符號來使它們保持清晰。C也是如此，實際上白堊紀用德國單詞Kreidezeit的字母K表示。這就是為什么將流星撞擊標記為白堊紀末期和第三紀開始的原因通常被稱為“ KT事件”的原因。

       地層符號中的其他字母通常是指巖石類型。由白堊紀頁巖組成的單元可能會標記為“ Ksh”。具有混合巖石類型的單元可能會用其名稱的縮寫來標記，因此Rutabaga組可能是“ Kr”。第二個字母也可能是年齡術語，尤其是在新生代中，因此漸新世砂巖的一個單元將被標記為“ Tos”。

       07、地質圖顏色

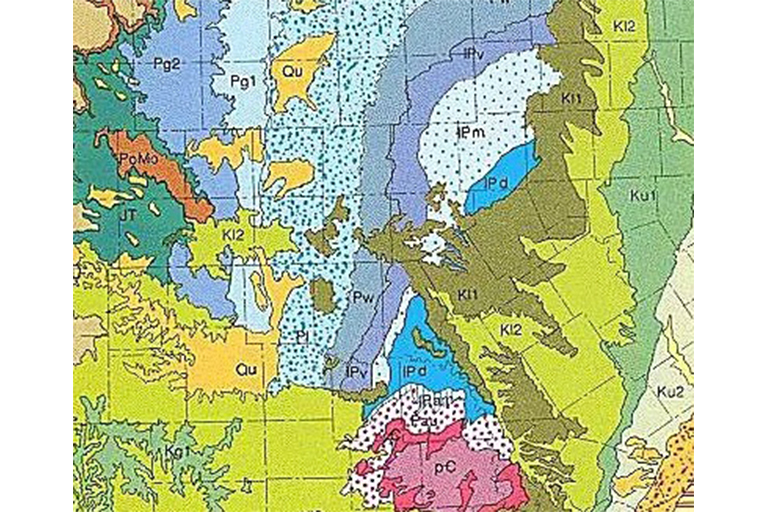

美國色彩標準的作用

上圖為不斷研究新淘礦設備兒童淘礦加盟在網絡摘錄，如有不妥請聯系我們

       地質圖上的所有信息（例如走向和下降，趨勢和暴跌，相對年齡和巖石單位）都是通過在現場工作的地質學家的辛勤工作和訓練有素的眼睛獲得的。但是，地質圖的真正魅力（不僅僅是它們代表的信息）在于它們的顏色。

       您可以擁有一張地質地圖，而無需使用顏色，只需使用黑白的線條和字母符號即可。但這不是用戶友好的，就像沒有油漆的按數字繪畫一樣。各種年齡的巖石使用什么顏色？1800年代后期出現了兩種傳統：和諧的美國標準和更為隨意的國際標準。一眼了解兩者之間的差異，就可以一眼看出地質圖的位置。

       這些標準僅僅是開始。它們僅適用于常見的巖石，它們是海洋起源的沉積巖。陸地沉積巖使用相同的調色板，但增加了模式?；鸪蓭r圍成紅色，而深成巖則使用較淺的陰影加上多邊形的隨機圖案。兩者都隨著年齡的增長而變暗。變質巖使用豐富的次要顏色以及定向的線性圖案。所有這些復雜性使地質地圖設計成為一種專門的技術。

       每個地質圖都有其偏離標準的原因。也許缺少某些時間段的巖石，以便其他單元的顏色可以變化而不會造成混淆；色彩沖突嚴重；也許印刷力量的代價是妥協的。這就是地質地圖如此有趣的另一個原因：每個地圖都是針對特定需求的定制解決方案。在每種情況下，這些需求之一就是地圖必須令人賞心悅目。地質圖，尤其是仍然印在紙上的地質圖，代表了真實與美麗之間的對話。
